2通道隔離熱電偶溫度測量模塊，集成高精度ADC、32位ARM單片機、信號調理電路、數字隔離電路和隔離電源電路于一體（模塊內部集成了隔離電源），易于集成到各種測溫設備中；模塊采用NTC熱敏電阻測量冷端溫度(NTC隨模塊一起提供)，進行冷端補償；只需接入熱電偶(K,E,J,N,T,R,B,S等)，即可完成溫度的采集，帶斷偶檢測；模塊通過隔離UART TTL接口與外部通信，進行測量數據讀取和參數設置；通信支持2種通信協議，1、模塊專用協議，2、標準modbus rtu協議。通信波特率：2400、4800、9600、19200、38000、57600、115200用戶可設。工作電源5V或3.3V（用戶定貨時說明），信號輸入與通信輸出和電源電氣隔離。
二、主要技術指標
數指標.jpg "圖片關鍵詞")
型號說明：HY805-TC2-① ①、5V：4.5~5.5V工作電源；3.3V：3~3.6V工作電源。
三、模塊說明
3.1 模塊外觀
3.2 模塊尺寸圖
3.3 內部框圖
部框圖.jpg "圖片關鍵詞")
3.4 引腳定義
模塊引腳功能定義圖：
引腳功能說明：
明.jpg "圖片關鍵詞")
3.5 典型應用電路
用電路.jpg "圖片關鍵詞")
四、UART接口
通信支持2種通信協議，1、模塊專用協議，協議簡潔，發送接收數據量少，速度快；2、標準modbus rtu協議，通用協議，可直接用支持此協議的設備相連。
4.1 專用協議
波特率：2400、4800、9600、19200、38400、57600、115200可設，出廠預設值9600；8位數據位，無校驗位，1位停止位。 通信幀包含校驗和字節。
4.1.1 UART幀格式
UART幀格式說明
明.jpg "圖片關鍵詞")
4.1.2 UART寫操作
寫操作由主機端發起，主機端發送命令，數據和校驗和，寫操作模塊不回應數據，模塊根據收到的寫命令執行相應的操作。可以通過讀上次寫入的數據，判斷寫操作是否成功。
4.1.3 UART讀操作
讀操作由主機端發起，主機端發送命令，模塊回應數據和校驗和，主機根據校驗和判斷數據幀是否正確。

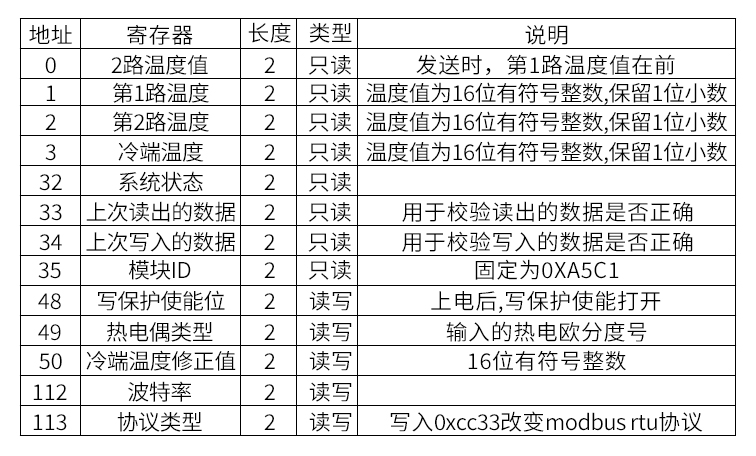

4.1.4 模塊寄存器地址列表
4.1.5 寄存器說明
（1）1，2，3寄存器：溫度值寄存器，16位有符號整數，先發數據高字節，再發數據低字節，舉例：讀出來的數值為1257，代表當前的溫度值為125.7℃。讀0號寄存器，模塊順序上傳1，2輸入通道溫度測量值。當讀出的溫度寄存器值為32767，表示此路沒有接入熱電偶或處于斷偶狀態。
（2）32寄存器：系統狀態寄存器，狀態寄存器說明：
明.jpg "圖片關鍵詞")
（3）33寄存器：保存上次UART讀出的數據，可用于UART讀出數據時的校驗。
（4）34寄存器：保存上次UART寫入的數據，可用于UART寫入數據時的校驗。
（5）35寄存器：模塊ID，固定為0x a5c1，用戶可通過讀取ID寄存器判斷與模塊通信是否正常。
（6）48寄存器：寫入0xccaa關閉寫保護功能，寫入除0xccaa外的任意數據打開寫保護功能，上電寫保護功能默認是打開的，所以寫寄存器都受寫保護寄存器保護，只有關閉寫保護功能，寫入數據才有效。讀時，寫保護打開為0，寫保護關閉為1。
（7）49寄存器：熱電偶分度號類型，0：K型，1：E型，2：J型，3：N型，4：T型，5：R型，6：B型，7：S型。(寫后保存入flash,掉電后上電不丟失)
（8）50寄存器：冷端溫度修正。當模塊冷端傳感器測量點的溫度與熱電偶接入點溫度不同時，可設置此值，用于修正冷端溫度。舉例：模塊測得的冷端溫度為21.1℃，實際的冷端溫度為20.4℃，設置些值為-7。(寫后保存入flash,掉電后上電不丟失)
（9）112寄存器：UART通信波特率，此寄存器受寫保護。寄存器值所代表的波特率 0：2400，1：4800，2：9600，3：19200，4：38400，5：57600，6：115200。寫入大于6的值無效。(寫后保存入flash,掉電后上電不丟失)
（10）113寄存器：寫入0xcc33從專用通信協議切換到modbus-rtu協議，寫入其它值無影響。(寫后保存入flash,掉電后上電不丟失)
4.1.6 通信報文舉例
（1）讀0寄存器，1通道值=300.0℃，2通道值=800.5℃：
主機端發送：00 模塊回應：0B B8 1F 45 27
（2）讀2寄存器，1通道值=300.0℃，2通道值=800.5℃：
主機端發送：02 模塊回應：1F 45 66
（3）修改輸入為E型熱電偶：
主機端發送：B0 CC AA 26 模塊回應：無 //此命令關掉寫保護
主機端發送：B1 00 01 B2 模塊回應：無 //此命令修改輸入熱電偶為E型
主機端發送：B0 00 00 B0 模塊回應：無 //此命令打開寫保護，防止誤操作修改了參數
（4）修改通信波特率到57600：
主機端發送：B0 CC AA 26 模塊回應：無 //此命令關掉寫保護
主機端發送：F0 00 05 F5 模塊回應：無 //此命令修改波特率到57600
主機端發送：B0 00 00 B0 模塊回應：無 //此命令打開寫保護
4.2 modbus rtu協議
通訊波特率：2400、4800、9600、19200、38400、57600、115200，出廠預設值9600；奇偶校驗位：無校驗，奇校驗，偶校驗，出廠預設值無校驗；8位數據位。標準modbus-rtu協議，地址：1~247，出廠預設值1。
下表為支持的modbus-rtu協議功能碼：
議功能碼.jpg "圖片關鍵詞")

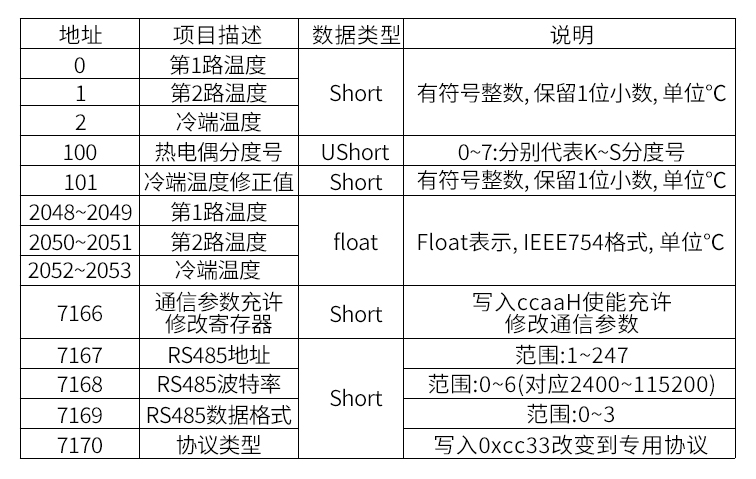

4.2.1 Modbus通信寄存器地址表
說明：
(1) 假如讀出溫度整數表示的整數值是12452，代表溫度為1245.2℃。當讀出的溫度值32767，表示此路沒有熱電偶輸入或處于斷偶狀態。
(2) float浮點數采用IEEE754格式，符號位1位(S)，指數位8位(E)，尾數位23位(F)，S EEEEEEEE FFFFFFFFFFFFFFFFFFFFFFF(31->0)。符號位：正數為0，負數為1；指位數偏移127；尾數表示小數加1。其表示為((-1)^S) * 2^(E-127) * (1+F/0x7fffff)。
(3) 要修改RS485參數，要先向RS485參數充許修改寄存器寫入0xccaa，打開修改RS485參數充許(向此寄存器寫入除0xccaa外的任意值，關修改RS485參數充許)，才能修改RS485參數。RS485地址范圍1~247；RS485波特率，0：2400，1：4800，2：9600，3：19200，4：38400，5：57600，6：115200；RS485數據格式，0：8位數據位，1位停止位，無校驗位，1：8位數據位，1位停止位，奇校驗位，2：8位數據位，1位停止位，偶校驗位，3：8位數據位，2位停止位，無校驗位。
4.2.3 通信報文舉例
（1）讀二路的溫度值，整數格式，第1路850.2℃，第2路980.8℃，RS485地址1：
上位機發送：01 03 00 00 00 02 C4 0B
變送器回應：01 03 04 21 36 26 50 0A 5D
（2）讀二路的溫度值，float格式，第1路850.2℃，第2路980.8℃，RS485地址1：
上位機發送：01 03 08 00 00 04 46 69
變送器回應：01 03 08 44 54 8C CD 44 75 B9 B5
