電流測量?jī)x表

數碼管顯示器 RS485 modbus-rtu協議通信

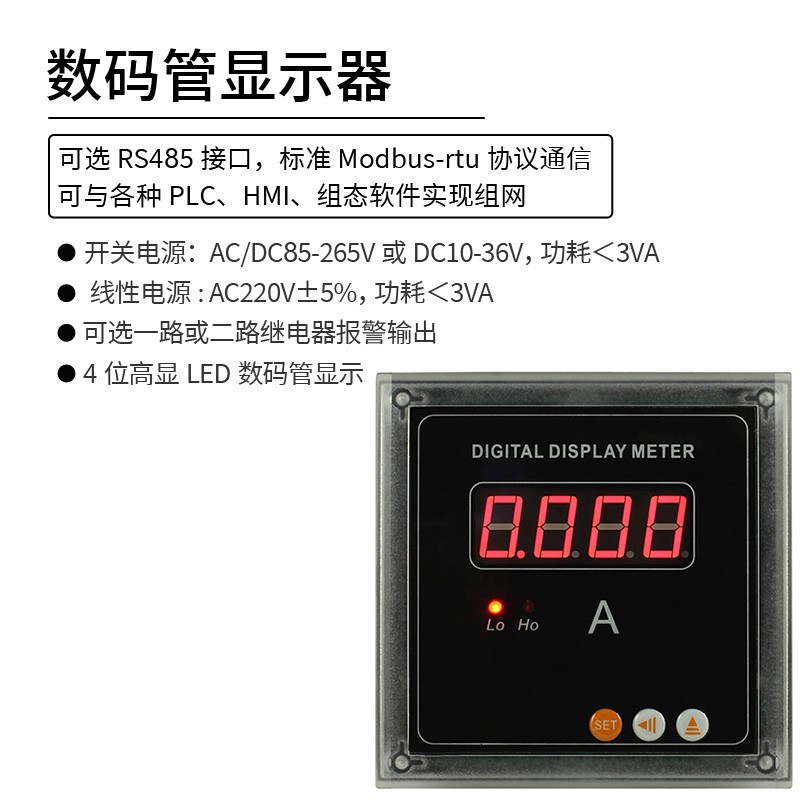

HY195系列數碼管顯示器,采用4位高顯LED數碼管顯示,通過RS-485數字接口送顯示數值,采用國際標準的modbus-rtu協議,可以與各種PLC、HMI、組態軟件實現組網??蛇x一路或二路繼電器報警輸出,實現上下限、上上限、下下限報警功能或遙控功能。

  • 型號: HY195系列

一、產品簡介

HY195系列數碼管顯示器,采用4位高顯LED數碼管顯示,通過RS-485數字接口送顯示數值,采用國際標準的modbus-rtu協議,可以與各種PLC、HMI、組態軟件實現組網??蛇x一路或二路繼電器報警輸出,實現上下限、上上限、下下限報警功能或遙控功能。

二、技術參數

參數

性能

輔助電源

線性電源: AC220V±5%;功耗<3VA

開關電源: AC/DC85-265V或DC10-36V;功耗<3VA

繼電器輸出

一路或二路輸出,觸點容量:1A/220VAC;1A/24VDC

RS485通訊

RS485通訊接口,物理層隔離,符合國際標準的MODBUS-RTU協議

通訊波特率2400~19200,數據格式N81、E81、O81、N82

顯示方式

數碼顯示:4位高亮度LED數碼管

環境

工作溫度:-10-55℃;儲存溫度:-20-75℃

安全

絕緣:信號、電源、輸出端子對殼電阻>5MΩ

耐壓:信號輸入、電源、輸出間>AC2KV

三、用戶選型

31儀表外形尺寸及開孔尺寸

外型代號

外型尺寸

開孔尺寸

深度

5

96×48

91×44

85

1

160×80

151×71

85

D

48×48

45×45

85

A

72×72

67×67

90

3

80×80

76×76

85

9

96×96

91×91

85

2

120×120

111×111

85

32命名方式

HY195T - ①K1 - ②

①、外型代號:所選儀表尺寸的外形代號,具體見3.1外形代號列表。

②、繼電器報警輸出:一路繼電器輸出代號為A,二路繼電器輸出代號為A2,無繼電器輸出為空。

舉例:96×48外型,帶2路繼電器,型號為:HY195T-5K1-A

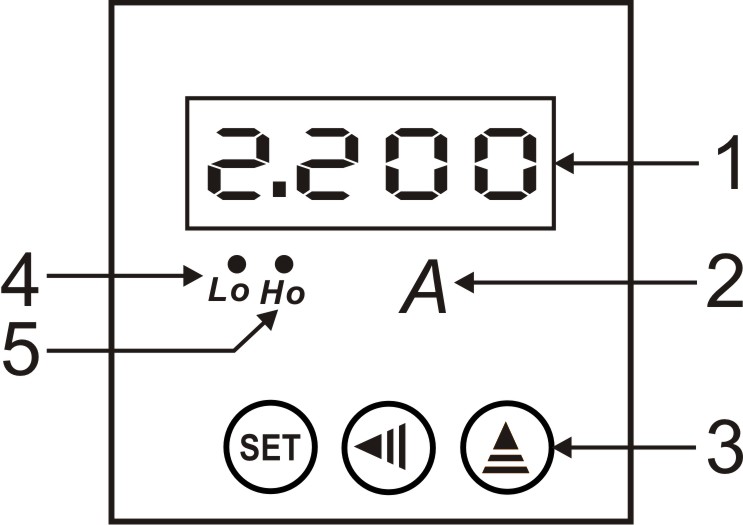

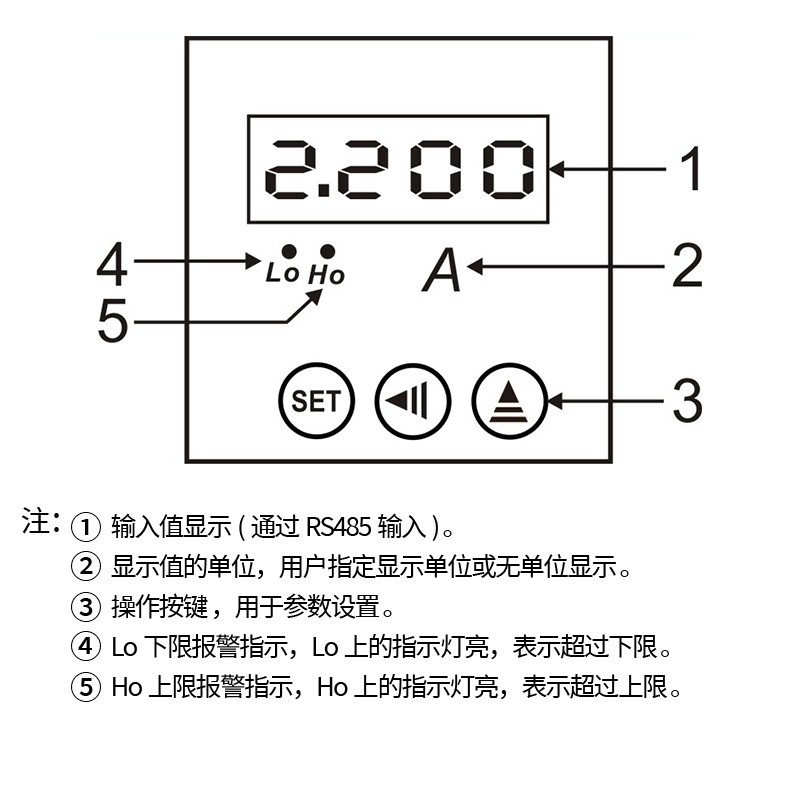

四、面板說明

①、輸入值顯示(通過RS485輸入)。圖片關鍵詞

②、測量值的單位,用戶指定顯示單位或無單位顯示。

③、操作按鍵,用于參數設置。

④、Lo下限報警指示,Lo上的指示燈亮,表示超過下限。

⑤、Ho上限報警指示,Ho上的指示燈亮,表示超過上限。

五、面板按鍵操作

51 按鍵定義

功能鍵SET:用于進入菜單項,確認設置值。

位選鍵 ?:循環選定要設置的數碼管,選定的數碼管呈閃爍狀態。

增加鍵 ▲:改變閃爍位數碼管的數值(數碼管數值從0到9循環)。

52 操作方法

按住“SET”鍵不放,大約1秒鐘進入?yún)?shù)設置菜單,“▲”鍵進入菜單項的設置值,用“?”鍵、“▲”鍵調整到要設置的值,按“SET”鍵確認設置值,并進入下一設置項,如果沒有下一設置項則退出到測量狀態。

六、參數設置

61 繼電器報警參數設置

圖片關鍵詞

62 繼電器報警方式設置

圖片關鍵詞

63 RS485通信參數設置

圖片關鍵詞

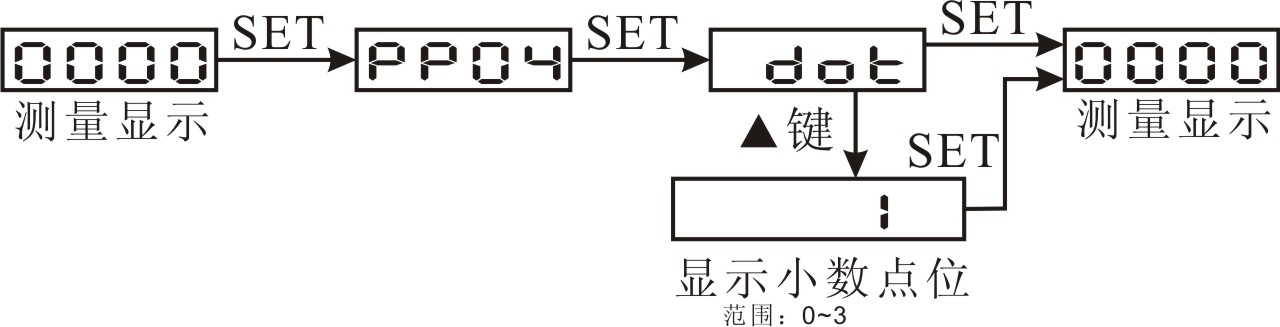

64 顯示小數點位置設置

圖片關鍵詞

七、功能模塊

71 RS485通訊

711 通信協議

(1)   RS485通訊接口,異步半雙工模式。

(2)   通訊波特率2400、4800、9600、19200bps 可設置,出廠默認值為9600 bps。

(3)   數據格式:圖片關鍵詞無校驗位、8個數據位、1個停止位;圖片關鍵詞奇校驗、8個數據位、1個停止位;圖片關鍵詞偶校驗、8個數據位、1個停止位;圖片關鍵詞無校驗位、8個數據位、2個停止位。

國際標準Modbus-RTU協議,儀表地址:1~247;本機目前支持03H、04H讀命令,10H寫寄存器命令,03H、04H讀命令功能相同。

報文格式說明:

命令04H(或03H):讀命令
      主機請求:
地址 + 命令 + 數據地址 + 數據長度 + CRC校驗碼

                   1byte + 1byte  +  2byte  +  2byte  +  2byte

地址:為所要查詢儀表地址碼,可以在 1~247內設置,占用 1個字節

命令:04H或03H讀命令,長度為 1個字節

數據地址:欲讀取的數據起始地址,占用 2個字節

數據長度:欲讀取的數據字長度

CRC16校驗碼:低8位在前,高8位在后,占用2個字節

從機響應:地址 + 命令 + 數據長度 + 數據信息 + CRC校驗碼

                 1byte + 1byte + 1byte  +  nbyte  +  2byte

地址:為響應儀表地址碼,長度為 1個字節

命令:04H或03H ,長度為 1個字節

數據長度:將要發送的數據字節長度

數據信息:讀取的數據,具體見儀表參數地址表

CRC16校驗碼:占用2個字節,低8位在前,高8位在后

命令10H :寫命令

主機請求:地址 + 命令 + 起始地址 + 寄存器數 + 字節數 + 寫寄存器數據 + CRC校驗碼

                 1byte + 1byte +  2byte  +  2byte  + 1byte  +  nbyte  +  2byte

地址:為所要查詢儀表地址碼,可以在 1~247內設置,占用 1個字節

命令:10H寫命令,長度為 1個字節

起始地址:欲寫的數據起始地址,占用 2個字節

寄存器數:欲寫的寄存器數量

字節數:寫數據的字節數量

寫寄存器數據:寫入寄存器的數據

CRC16校驗碼:低8位在前,高8位在后,占用2個字節

從機響應:地址 + 命令 + 起始地址 + 寄存器數 + CRC校驗碼

1byte + 1byte +  2byte  +  2byte  + 2byte

地址:為響應儀表地址碼,長度為 1個字節

命令:10H寫命令,長度為 1個字節

起始地址:欲寫的數據起始地址,占用 2個字節

寄存器數:欲寫的寄存器數量

CRC16校驗碼:低8位在前,高8位在后,占用2個字節

712 通信報文舉例:

(1)  寫顯示值(功能代碼10H):寫入值4500,儀表地址為1。

      主機寫數據幀:

地址

命令

起始地址

寄存器數

字節數

數據

校驗碼(低位在前)

01H

10H

00H,00H

00H,01H

02H

11H,94H

ABH,AFH

     顯示器回應數據幀:

地址

命令

起始地址

寄存器數

校驗碼

01H

10H

00H,00H

00H,01H

01H,C9H

(2)   遙控繼電器命令(功能代碼05H):遙控下限繼電器吸合,儀表地址為1

      主機寫數據幀:

地址

命令

繼電器地址

強置值

校驗碼(低位在前)

01H

05H

00H,00H

FFH,00H

8CH,3AH

      顯示器回應數據幀:

地址

命令

繼電器地址

強置值

校驗碼

01H

05H

00H,00H

FFH,00H

8CH,3AH

723 Modbus通信寄存器地址表

地址

項目描述

數據類型

屬性

說明

0

顯示值

Short

R/W

范圍-1999~9999(有附號整數)

1

顯示的小數點位置

Short

R/W

范圍:0~3

2

繼電器下限報警值

Short

R/W

范圍:-1999~9999(有附號整數)

3

繼電器上限報警值

Short

R/W

范圍:-1999~9999(有附號整數)

4

繼電器動作回差值

Short

R/W

范圍:0~9999

5

繼電器動作延時值

Short

R/W

范圍:0~250

6

繼電器的輸出狀態

Short

R/W

讀:繼電器狀態;寫:控制繼電器

說明:

繼電器的輸出狀態,讀:讀繼電器輸出狀態,從最低位起每一位代表一個繼電器的狀態,0為釋放,1為吸合;寫:設置繼電器的輸出狀態,從最低位起每一位代表一個繼電器的設置值,0為釋放,1為吸合。最低位起依次代表下限繼電器,上限繼電器。

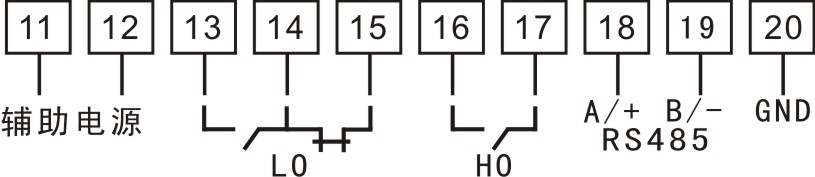

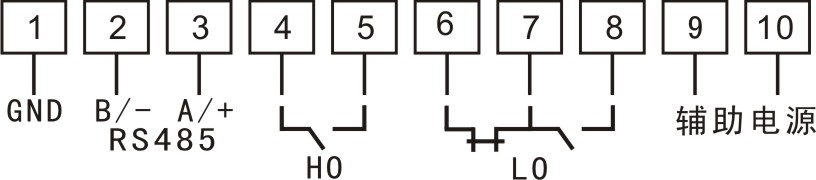

八、接線端子圖


圖片關鍵詞          圖片關鍵詞

外型:72×72、80×80、96×96、120×120                                                                外型:160×80


圖片關鍵詞                  圖片關鍵詞

外型:96×48                                  外型:48×48

說明:

1、接線端子圖與產品背后實際接線端子圖不同時,請以產品背后接線端子圖為準。

2、HO為上限報警繼電器輸出,LO為下限報警繼電器輸出,儀表只帶一路繼電器輸出時,上限報警、下限報警都通過下限報警繼電器輸出。
