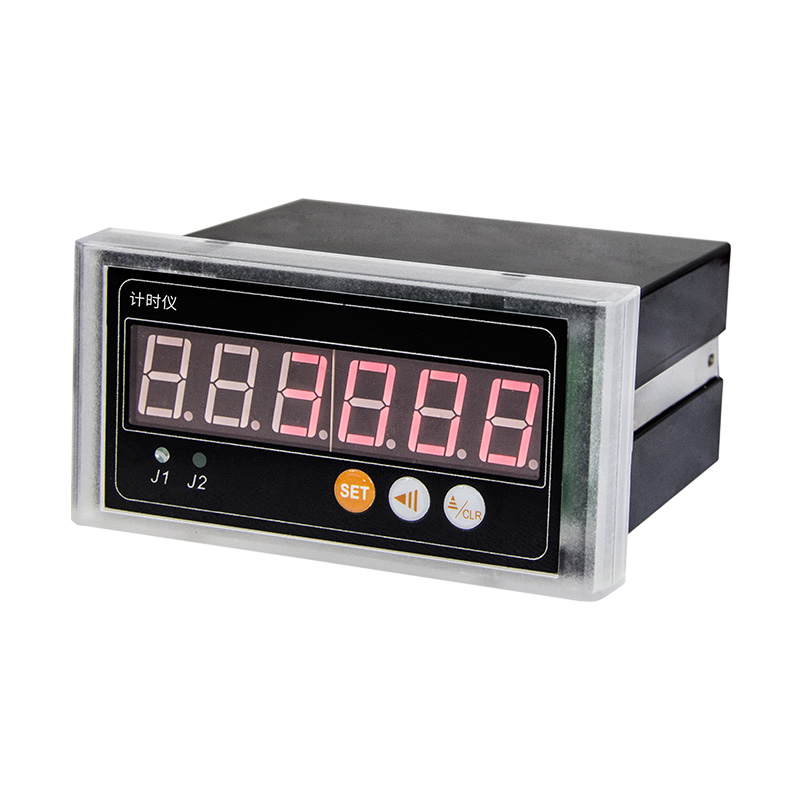

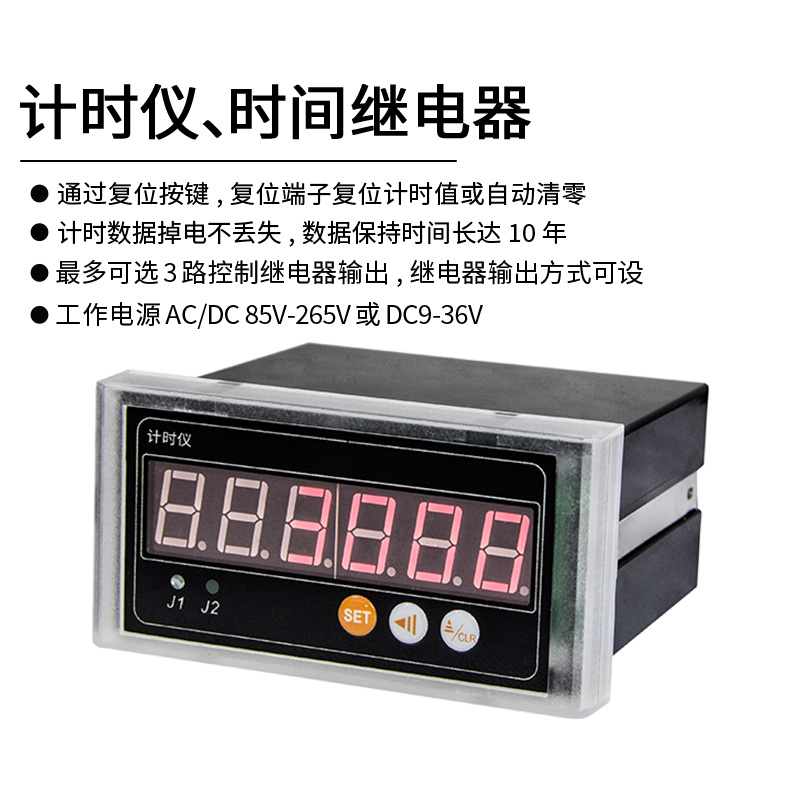

一、概述

(1) 計時儀、時間繼電器，儀表向外提供12V/50mA電源，供外部傳感器使用；

(2) RS485通信接口，采用標準的Modbus-RTU協議，可與各種組態軟件、PLC、觸摸屏等聯網通信；

(3) 校驗位：無校驗，奇校驗，偶校驗；通信地址：1~247；

(4) 波特率：2400、4800、9600、19200、38000、57600、115200；

(5) 多種不同的時基范圍；

(6) 計時范圍從0.001秒~99999.9小時；

(7) 計時數據掉電不丟失；數據保持時間長達10年；

(8) 通過復位按鍵，復位端子復位計時值或自動清零；

(9) 最多可選3路控制繼電器輸出，可以通過菜單設置多種繼電器輸出方式；

(10) RS485通信，標準Modbus-RTU協議，可直接與PLC、HMI、工業組態軟件組網；

(11) 測量計時范圍：0.001秒~99999.9小時；6位（0.56英寸）LED數碼管顯示。

二、主要技術指標

性能		參數
計時范圍		0.001秒~99999.9小時
復位方式		復位端子、復位按鍵、自動清零
工作電源	工作范圍	AC/DC85~265V或DC10~36V
	功耗	＜3VA
通信接口		RS485接口，標準Modbus-RTU協議
精度		≤0.01%
繼電器		繼電器觸點壽命10萬次，觸點容量3A/AC220V，3A/DC24V
工作環境		工作溫度：-20-65℃；儲存溫度：-40-80℃

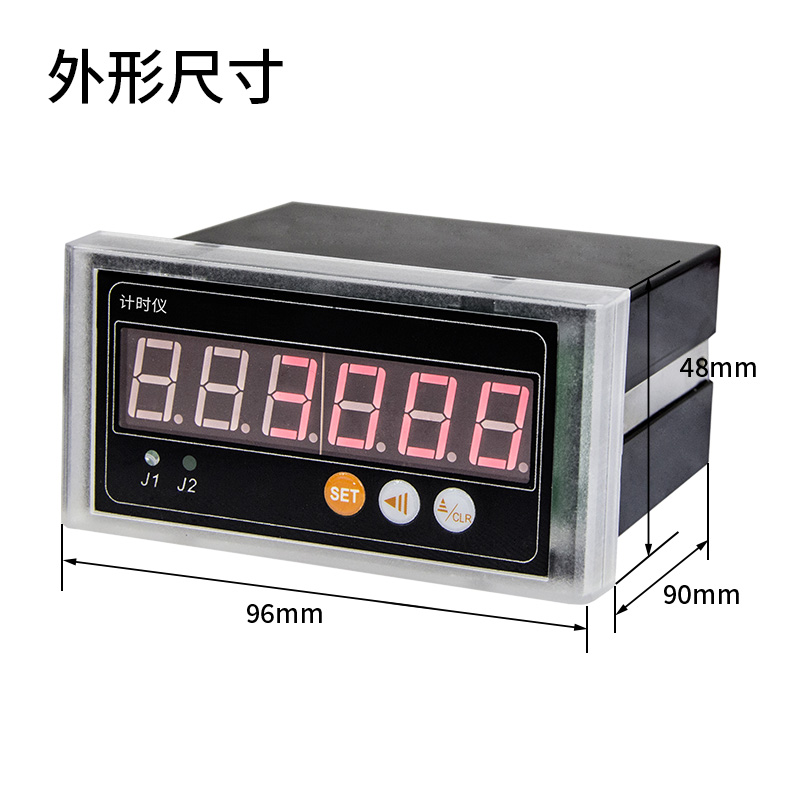

外形尺寸		面板尺寸：96×48mm；開孔尺寸：92×44mm；深度：90mm

三、命名方式

HY204-①-②

①、RS485數字接口代號為R，無此輸出為空。

②、繼電器報警輸出：一路繼電器輸出代號為A，二路繼電器輸出代號為A2，三路繼電器輸出代號為A3，無繼電器輸出為空。

舉例：帶RS485通信，雙繼電器報警，型號為：HY204-R-A2。

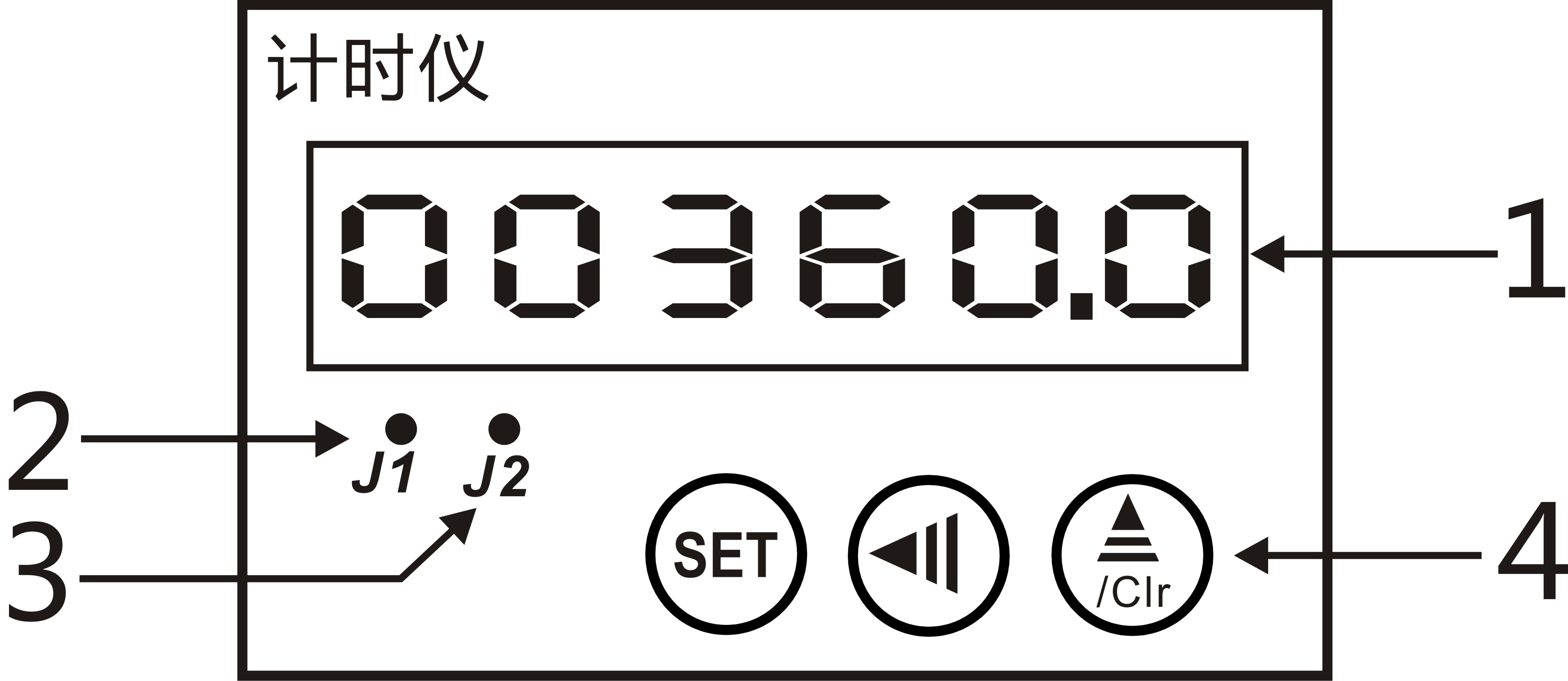

四、顯示面板說明

圖片關鍵詞

①、計時值顯示。

②、J1繼電器動作指示燈。

③、J2繼電器動作指示燈。

④、操作按鍵，用于參數設置與計時值清零。

五、計時儀時基模式

時基模式	工作范圍	時基模式	工作范圍
1	0.001秒~999.999秒	2	0.01秒~9999.99秒
3	0.1秒~99999.9秒	4	1秒~999999秒
5	1秒~9999分59秒	6	0.1分~99999.9分
7	1分~9999時59分	8	0.1小時~99999.9小時
9	0秒~99時59分59秒

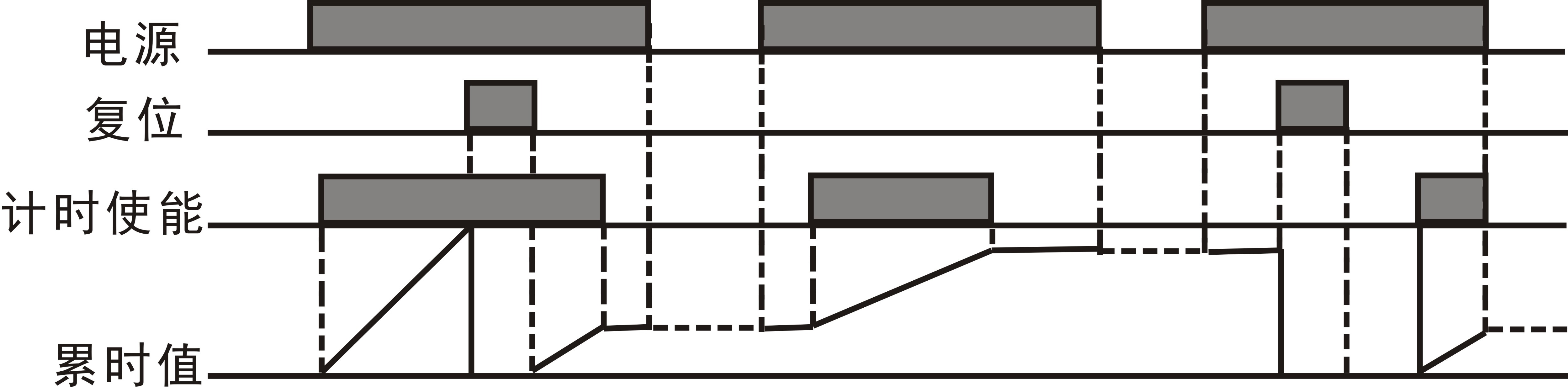

六、工作時序圖

6.1、非自動清零模式：

圖片關鍵詞

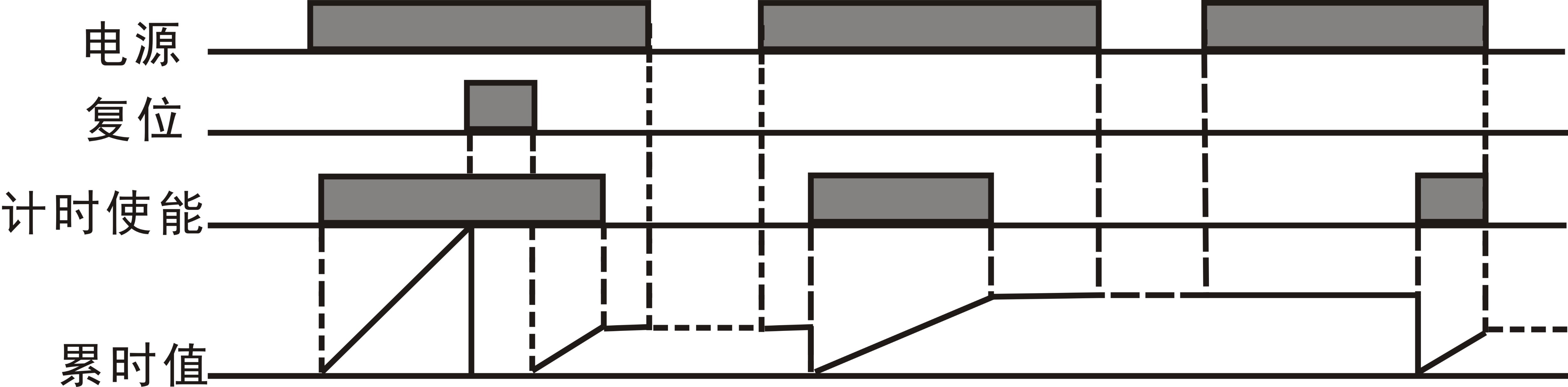

6.2、自動清零模式(當控制信號開始使能時,自動清零,從零開始計時)：

圖片關鍵詞

七、按鍵使用操作說明

7.1、按鍵定義：

功能鍵SET：用于進入菜單項，選擇設置項。

移位鍵?：循環選定頁面內的數碼管，選定的數碼管呈閃爍狀態。

增加鍵▲/Clr：加閃爍位數碼管的數值(數字在0~9之間循環)，或在工作狀態用于計時值清零。

7.2、操作方法：

用“SET”鍵選擇參數設置頁面，按“▲”進入?yún)?shù)值修改，通過“?”和“▲”來實現更改參數，用“SET”鍵確認并進入下一項參數設置。

八、參數設置

8.1、參數設置流程圖：

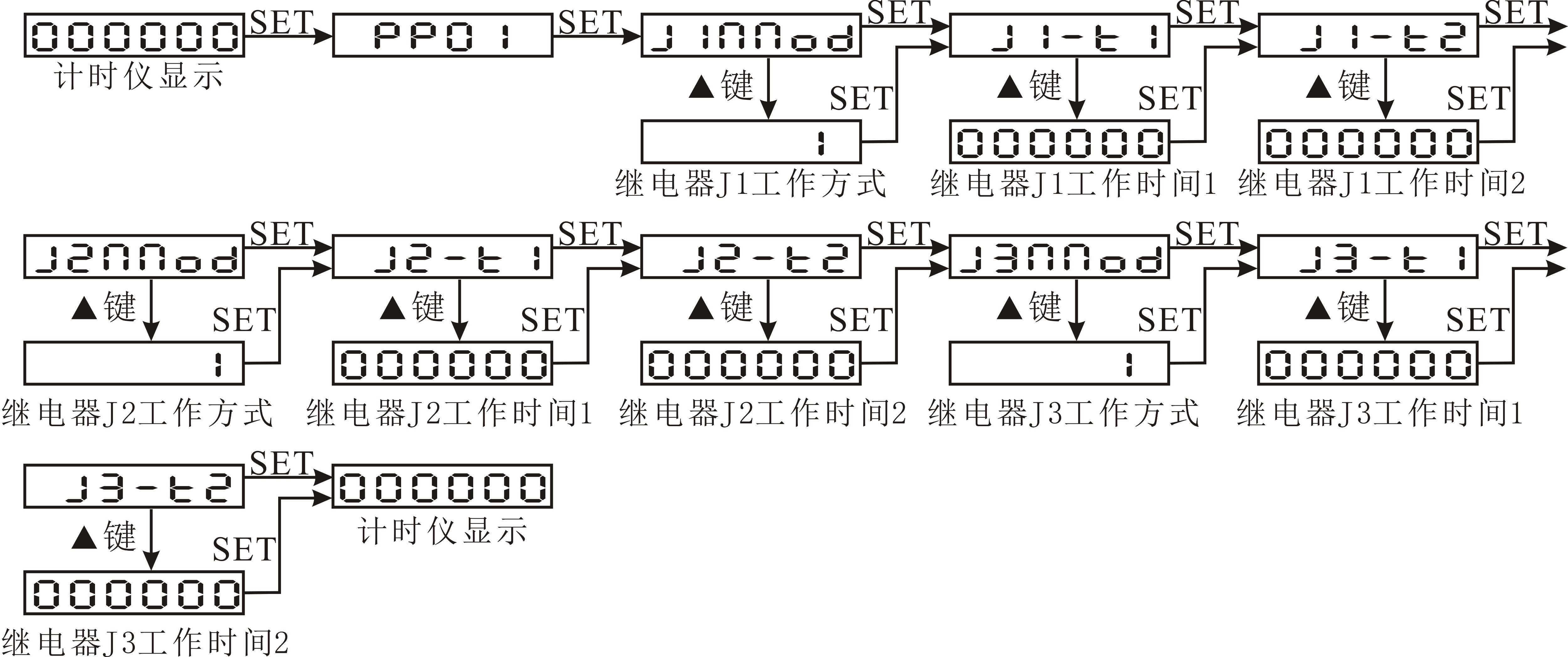

(1)PP01菜單設置，設置繼電器動作：

圖片關鍵詞

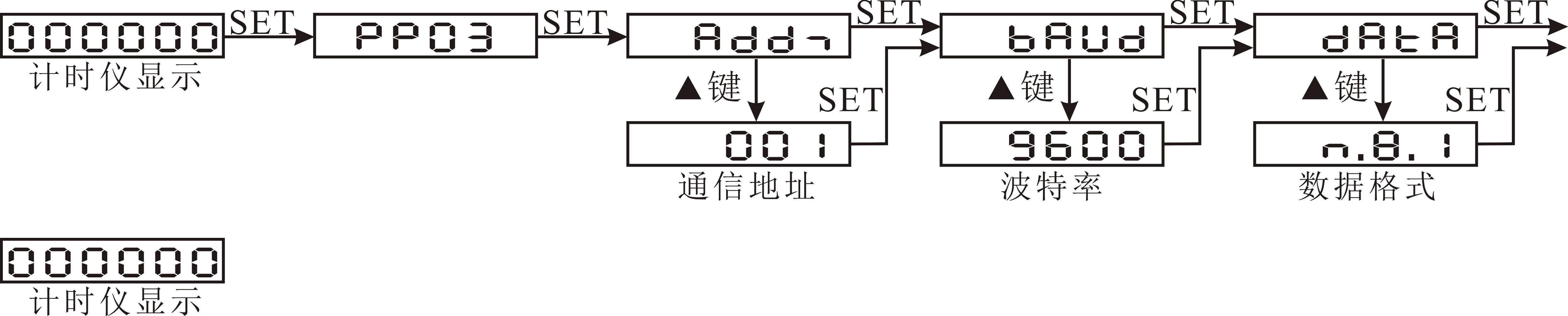

(2)PP03菜單設置，設置RS485通信參數：

圖片關鍵詞

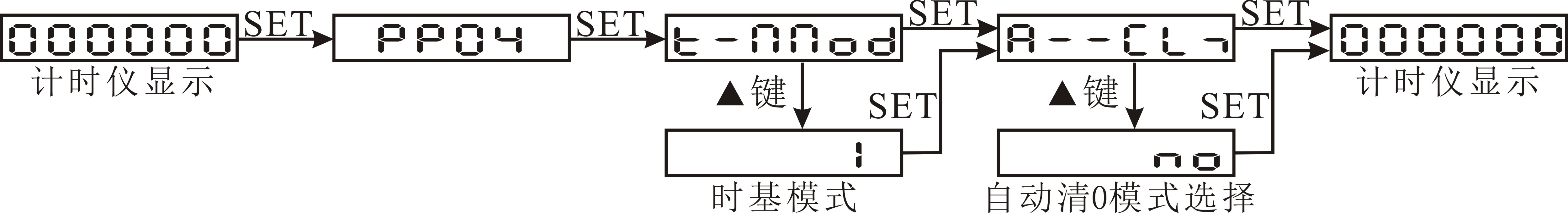

(3)PP04菜單設置，設置時基模式：

圖片關鍵詞

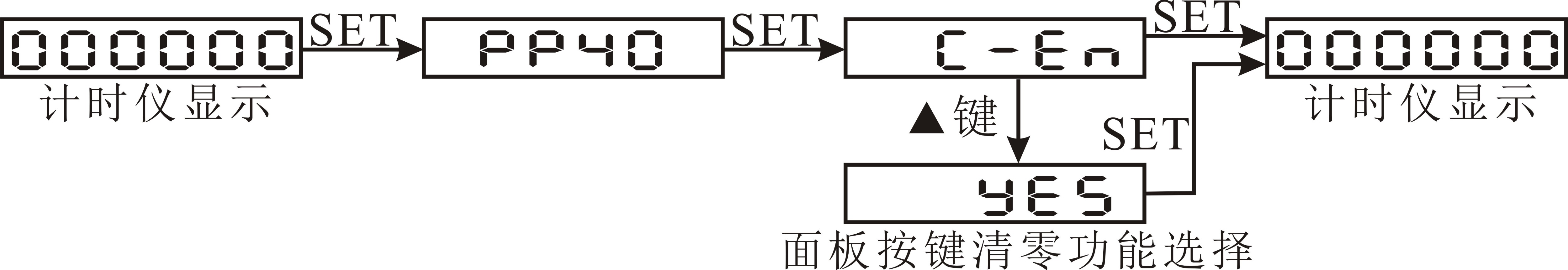

(4)PP40菜單設置，設置面板按鍵清零功能選擇：

圖片關鍵詞

8.2、設置參數說明：

序號	顯示	內容說明	范圍
PP01 繼電器工作方式設置	J1NNod	J1繼電器工作方式	0~5
	說明：參見計時儀的繼電器工作方式說明（0為遙控方式）
	J1-t1	J1繼電器工作時間t1	a001秒~9999j9小時
	說明：參見計時儀的繼電器工作方式說明
	J1-t2	J1繼電器工作時間t2	a001秒~9999j9小時
	說明：參見計時儀的繼電器工作方式說明
	J2NNod	J2繼電器工作模式	0~2
	說明：參見計時儀的繼電器工作方式說明（0為遙控方式）
	J2-t1	J2繼電器工作時間t1	a001秒~9999j9小時
	說明：參見計時儀的繼電器工作方式說明
	J2-t2	J2繼電器工作時間t2	a001秒~9999j9小時
	說明：參見計時儀的繼電器工作方式說明
	J3NNod	J3繼電器工作方式	0~2
	說明：參見計時儀的繼電器工作方式說明（0為遙控方式）
	J3-t1	J3繼電器工作時間t1	a001秒~9999j9小時
	說明：參見計時儀的繼電器工作方式說明
	J3-t2	J3繼電器工作時間t2	a001秒~9999j9小時
	說明：參見計時儀的繼電器工作方式說明
PP03 通訊參數設置	Addr	RS485通信地址	1~247
	說明：RS485通信地址
	bAUd	RS485通信波特率	2400、4800、9600、19200
	說明：RS485通信的波特率
	data	RS485通信數據格式	n.8.1、o.8.1、e.8.1、n.8.2
	說明：n.8.1無校驗位8個數據位1個停止位、o.8.1奇校驗8個數據位1個停止位、e.8.1偶校驗8個數據位1個停止位、n.8.2無校驗位8個數據位2個停止位
PP04 時基模式	t-NNod	計時儀的時基模式	1~9
	說明：參見計時儀的時基模式說明
	A--CLr	計時儀自動清零模式選擇	yEs,no
	說明：yes：計時儀工作在自動清模式；no：計時儀工作在非自動清零模式
PP40	C-En	開關按鍵清零功能選擇	yEs,no
PP40	說明：yes：使能面板按鍵清零功能；no：關面板按鍵清零功能此功能用于不需要面板按鍵清零功能時，關掉此功能，防止誤操作。

九、繼電器工作方式

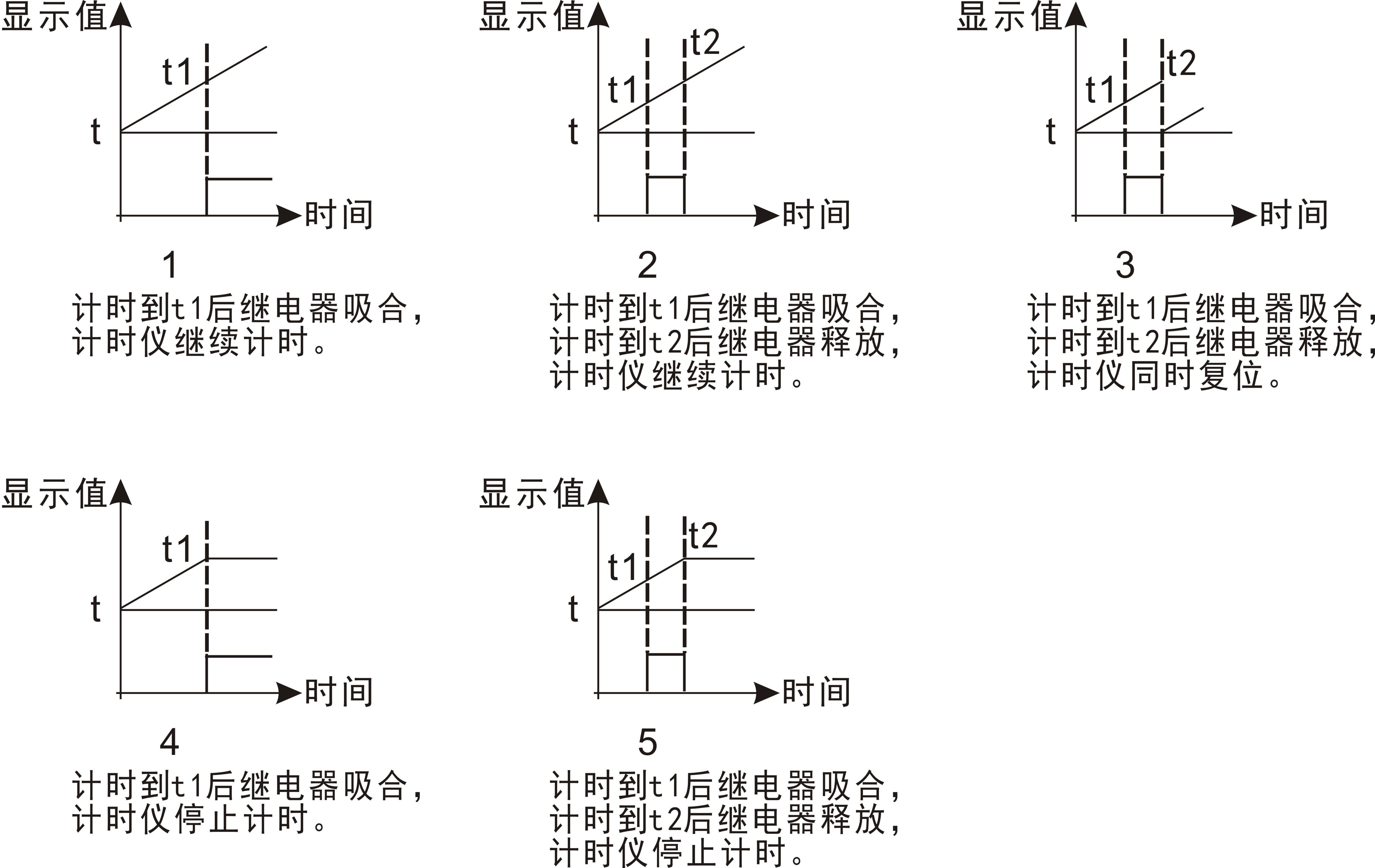

繼電器J1有5種工作方式(1,2,3,4,5)，繼電器J2、繼電器J3有2種工作方式(1,2)，通過菜單設置繼電器的工作方式與報警值。具體的工作方式如下圖：

圖片關鍵詞

十、通信模塊

10.1、通信協議及特點

RS485接口；電氣連接：三線連接，即A(+)、B(-)、地；連接類型：異步，半雙工；國際標準Modbus-RTU協議，儀表地址：1~247，波特率：2400、4800、9600、19200；數據格式：N81無校驗位、8個數據位、1個停止位； O81奇校驗、8個數據位、1個停止位；E81偶校驗、8個數據位、1個停止位；N82無校驗位、8個數據位、2個停止位；本機目前開放了01H、03H、04H讀命令，05H、10H寫命令，03H、04H讀命令功能相同，如果儀表接收到的命令有錯，儀表將不響應。

報文格式說明：

命令01H：讀繼電器輸出狀態命令(共J1,J2,J3三路繼電器，地址為:0~2)

主機請求： 地址 + 命令 + 起始繼電器地址 + 繼電器個數 + CRC校驗碼

1byte + 1byte + 2byte + 2byte + 2byte

地址：為所要查詢儀表地址號，可以在 1~247內設置，占用 1個字節

命令：01H，長度為 1個字節

起始繼電器地址：欲讀取的繼電器起始地址，占用 2個字節

繼電器個數：欲讀取的繼電器個數

CRC校驗碼：低8位在前，高8位在后，占用2個字節

從機響應：地址 + 命令 + 寄存器字節數 + 寄存器值 + CRC校驗碼

1byte + 1byte + 1byte + nbyte + 2byte

地址：為儀表地址號，長度為 1個字節

命令：01H，長度為 1個字節

寄存器字節數：返回的寄存器值字節數

寄存器值：繼電器的狀態值

CRC校驗碼：占用2個字節，低8位在前，高8位在后

命令04H(或03H)：讀命令

主機請求： 地址 + 命令 + 數據地址 + 數據長度 + CRC校驗碼

1byte + 1byte + 2byte + 2byte + 2byte

地址：為所要查詢儀表地址號，可以在 1~247內設置，占用 1個字節

命令：04H或03H讀命令，長度為 1個字節

數據地址：欲讀取的數據起始地址，占用 2個字節

數據長度：欲讀取的數據字長度

CRC校驗碼：低8位在前，高8位在后，占用2個字節

從機響應：地址 + 命令 + 數據長度 + 數據信息 + CRC校驗碼

1byte + 1byte + 1byte + nbyte + 2byte

地址：為儀表地址號，長度為 1個字節

命令：04H或03H，長度為 1個字節

數據長度：將要發送的數據字節長度

數據信息：讀取的數據,具體見各種型號儀表電量讀取參數地址表

CRC校驗碼：占用2個字節，低8位在前，高8位在后

命令05H：設置繼電器輸出(共J1,J2,J3三路繼電器，地址為:0~2)

主機請求： 地址 + 命令 + 繼電器地址 + 繼電器動作值 + CRC校驗碼

1byte + 1byte + 2byte + 2byte + 2byte

地址：為所要查詢儀表地址號，可以在 1~247內設置，占用 1個字節

命令：05H寫命令，長度為 1個字節

繼電器地址：控制的繼電器地址，占用 2個字節(0000H繼電器釋放，F(xiàn)F00H繼電器吸合)

繼電器動作值：控制繼電器動作值，繼電器工作方式設為0，此命令起作用

CRC校驗碼：低8位在前，高8位在后，占用2個字節

從機響應：地址 + 命令 + 繼電器地址 + 繼電器動作值 + CRC校驗碼

1byte + 1byte + 2byte + 2byte + 2byte

地址：為所要查詢儀表地址號，可以在 1~247內設置，占用 1個字節

命令：05H寫命令，長度為 1個字節

繼電器地址：控制的繼電器地址，占用 2個字節

繼電器動作值：控制繼電器動作值

CRC校驗碼：占用2個字節，低8位在前，高8位在后

命令10H ：寫命令

主機請求：地址 + 命令 + 起始地址 + 寄存器數 + 字節數 + 寫寄存器數據 + CRC校驗碼

1byte + 1byte + 2byte + 2byte + 1byte + nbyte + 2byte

地址：為所要查詢儀表地址號，可以在 1~247內設置，占用 1個字節

命令：10H寫命令，長度為 1個字節

起始地址：欲寫的數據起始地址，占用 2個字節

寄存器數：欲寫的寄存器數量

字節數：寫數據的字節數量

寫寄存器數據：寫入寄存器的數據

CRC校驗碼：低 8位在前，高 8位在后，占用 2個字節

從機響應：地址 + 命令 + 起始地址 + 寄存器數 + CRC校驗碼

1byte + 1byte + 2byte + 2byte + 2byte

地址：為儀表地址號，長度為 1個字節

命令：10H寫命令，長度為 1個字節

起始地址：欲寫的數據起始地址，占用 2個字節

寄存器數：欲寫的寄存器數量

CRC校驗碼：低 8位在前，高 8位在后，占用 2個字節

10.2、儀表參量地址表

地址	項目描述	數據類型	屬性	說明
0	計時值	Long	R/W	地址0,1組成一個4字節的整數
1
2	顯示小數點位	Short	R/W	顯示小數點位
3	計時儀時基模式	Short	R/W	計時儀時基模式
4	計時儀自動清零模式選擇	Short	R/W	二個字節組成的無符號整數
5	繼電器J1工作方式	Short	R/W
6	繼電器J1工作時間1	Long	R/W	地址6,7組成一個4字節的整數
7
8	繼電器J1工作時間2	Long	R/W	地址8,9組成一個4字節的整數
9
10	繼電器J2工作方式	Short	R/W
11	繼電器J2工作時間1	Long	R/W	地址11,12組成一個4字節的整數
12
13	繼電器J2工作時間2	Long	R/W	地址13,14組成一個4字節的整數
14
15	繼電器J3工作方式	Short	R/W
16	繼電器J3工作時間1	Long	R/W	地址16,17組成一個4字節的整數
17
18	繼電器J3工作時間2	Long	R/W	地址18,19組成一個4字節的整數
19

10.3、通信舉例

(1) 讀數據寄存器(功能代碼03H/04H)：讀當前的計時儀時間256.5秒，儀表地址為1。

主機讀數據幀：

地址	命令	起始地址(高位在前)	寄存器數(高位在前)	校驗碼(低位在前)
01H	04H	00H,00H	00H,02H	71H,CBH

儀表回應數據幀：

地址	命令	數據長度	數據段(4字節)	校驗碼
01H	04H	04H	00H,00H,0AH,05H	3DH,27H

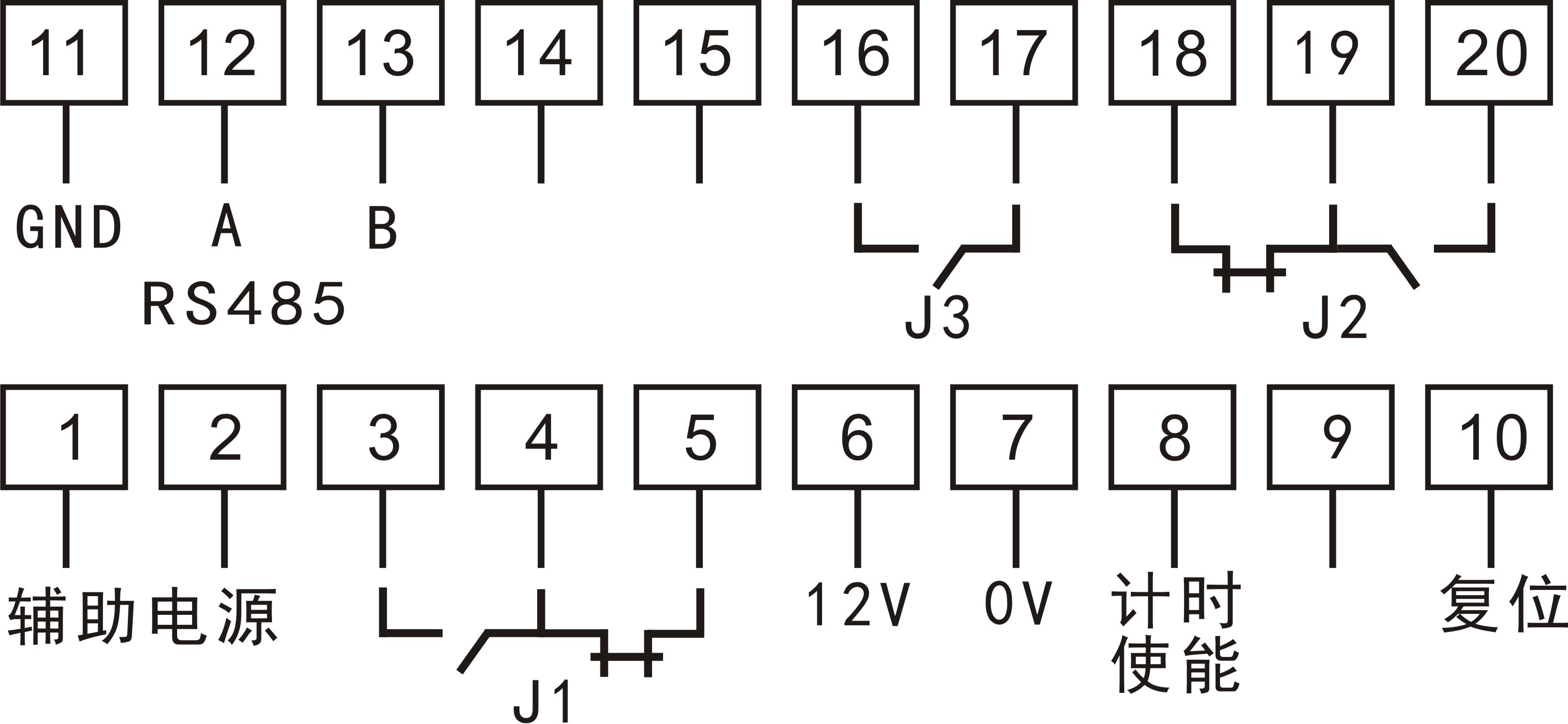

十一、接線圖

圖片關鍵詞

說明：7、8腳短路，開始計時；7、10腳短路復位。

十二、聯系方式

電話：189-9615-1448，133-3025-0723

公司網站：www.hydz.com
