電流變送器

三相交流電流變送器 RS485 Modbus-rtu協議通信

三相電流變送器,通過專用電量芯片采樣,MCU數字化處理,真有效值算法,高精度的測量三相電流(可選第4路電流測量,用來測量中線電流或漏電流)隔離轉換成線性直流標準模擬信號輸出或RS485數字通信接口輸出。模擬量可選:DC0~20mA、DC4~20mA、DC0~5V、DC0~10V等變送輸出;RS-485數字通訊接口,采用國際標準Modbus-rtu通訊協議,可與各種PLC、HMI、組態軟件實現組網。

  • 型號:

一、產品簡介

三相電流變送器,通過專用電量芯片采樣,MCU數字化處理,真有效值算法,高精度的測量三相電流(可選第4路電流測量,用來測量中線電流或漏電流)隔離轉換成線性直流標準模擬信號輸出或RS485數字通信接口輸出。模擬量可選:DC0~20mA、DC4~20mA、DC0~5V、DC0~10V等變送輸出;RS485數字通信接口,采用國際標準Modbus-rtu通信協議,可與各種PLC、HMI、組態軟件實現組網。

二、主要技術指標

圖片關鍵詞

三、外形尺寸

圖片關鍵詞

四、功能模塊

4.1 模擬量變送輸出

模擬量變送輸出可選:DC0~20mA、DC4~20mA、DC0~5V、DC0~10V等。模擬量變送輸出與輸入信號隔離,成線性對應關系,每路測量電流對應一路模擬量變送輸出,廣泛用于PLC、DCS等數據采集。精度0.5%;電流輸出時,負載電阻<500Ω、電壓輸出時,負載電阻>100KΩ。

4.2 RS485通訊

4.2.1 通信協議

(1)  RS485通訊接口,異步半雙工模式。

(2)  通訊波特率2400、4800、9600、19200bps 可設置,出廠默認值為9600 bps。

(3)  數據格式:N81無校驗位、8個數據位、1個停止位; O81奇校驗、8個數據位、1個停止位;E81偶校驗、8個數據位、1個停止位;N82無校驗位、8個數據位、2個停止位。

國際標準Modbus-rtu協議,儀表地址:1~247可設;本機目前支持03H、04H讀命令,03H、04H讀命令功能相同;10H寫命令。通信參數通過上位機軟件設置或顯示面板設置。

報文格式說明:

命令04H(或03H):讀命令

 主機請求: 地址 + 命令 + 數據地址 + 數據長度 + CRC校驗碼

                   1byte + 1byte + 2byte + 2byte + 2byte

地址:為所要查詢儀表地址碼,可以在 1~247內設置,占用 1個字節

命令:04H或03H讀命令,長度為 1個字節

數據地址:欲讀取的數據起始地址,占用 2個字節

數據長度:欲讀取的數據字長度

CRC16校驗碼:低8位在前,高8位在后,占用2個字節

從機響應: 地址 + 命令 + 數據長度 + 數據信息 + CRC校驗碼

                  1byte + 1byte + 1byte + nbyte + 2byte

地址:為響應儀表地址碼,長度為 1個字節

命令:04H或03H ,長度為 1個字節

數據長度:將要發送的數據字節長度

數據信息:讀取的數據,具體見儀表參數地址表

CRC16校驗碼:占用2個字節,低8位在前,高8位在后

4.2.2 通信報文舉例:

(1)  讀數據寄存器(功能代碼03H/04H):讀三相電流,A、B、C三相分別為4.500、4.497、4.505,儀表地址為1。

      主機讀數據幀(讀二次測整數數據):

圖片關鍵詞

      儀表回應數據幀:

圖片關鍵詞

(2)  讀數據寄存器(功能代碼03H/04H):讀A、B相流分別為4.500、4.497,儀表地址為1。

            主機讀數據幀(讀一次測float數據):

圖片關鍵詞

      儀表回應數據幀:

圖片關鍵詞

4.2.3 Modbus通信寄存器地址表

圖片關鍵詞

說明:

(1) 屬性中,R為只讀,W為只寫,W/R可讀可寫。

(2) 電流二次側值=讀出值/1000,一次側值=讀出值×Ct變比/1000。單位為A。

(3) float浮點數采用IEEE754格式,符號位1位(S),指數位8位(E),尾數位23位(F),S EEEEEEEE FFFFFFFFFFFFFFFFFFFFFFF(31->0)。符號位:正數為0,負數為1;指位數偏移127;尾數表示小數加1。其表示為((-1)^S) * 2^(E-127) * (1+F/0x7fffff)。高位在前。

4.3 顯示模塊

圖片關鍵詞

A、B、C三相LED指示燈,表示當前顯示的電流相。5.000為顯示的電流值,單位為A,顯示值為二次側電流值。通過“▼”鍵切換顯示的相。

五、編程操作

5.1按鍵定義

功能鍵SET:用于進入菜單項,選擇設置項。

移位鍵?:循環選定頁面內的數碼管,選定的數碼管呈閃爍狀態。

增加鍵▲:加閃爍位數碼管的數值(數字在0~9之間循環)。

5.2 編程操作中按鍵的使用

按“SET”鍵進入?yún)?shù)設置頁面,按“▲”進入?yún)?shù)值修改,通過“?”和“▲”來實現更改參數,用“SET”鍵確認并進入下一項參數設置。

5.3 設置參數說明

5.3.1 參數設置流程圖

通信參數設置流程圖:

圖片關鍵詞

5.3.2 儀表運行參數設置(長按“SET”鍵3秒進入)

圖片關鍵詞

六、接線圖

圖片關鍵詞

說明:如與產品實物接線圖不一致,請以產品實物接線圖為準。

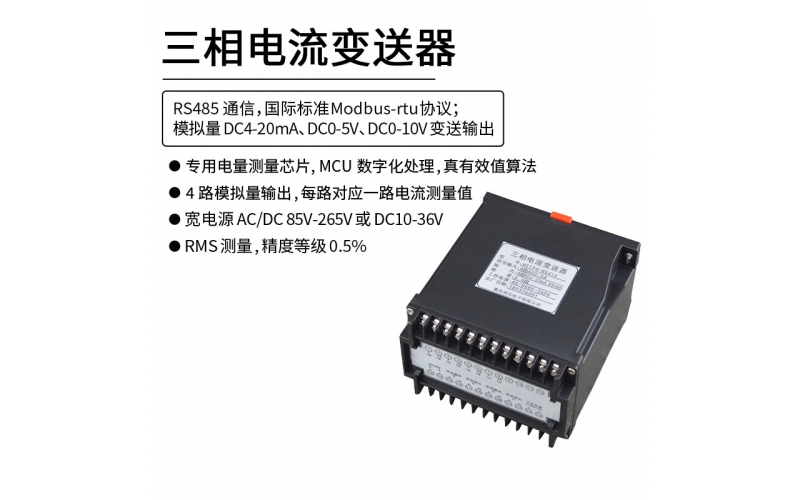

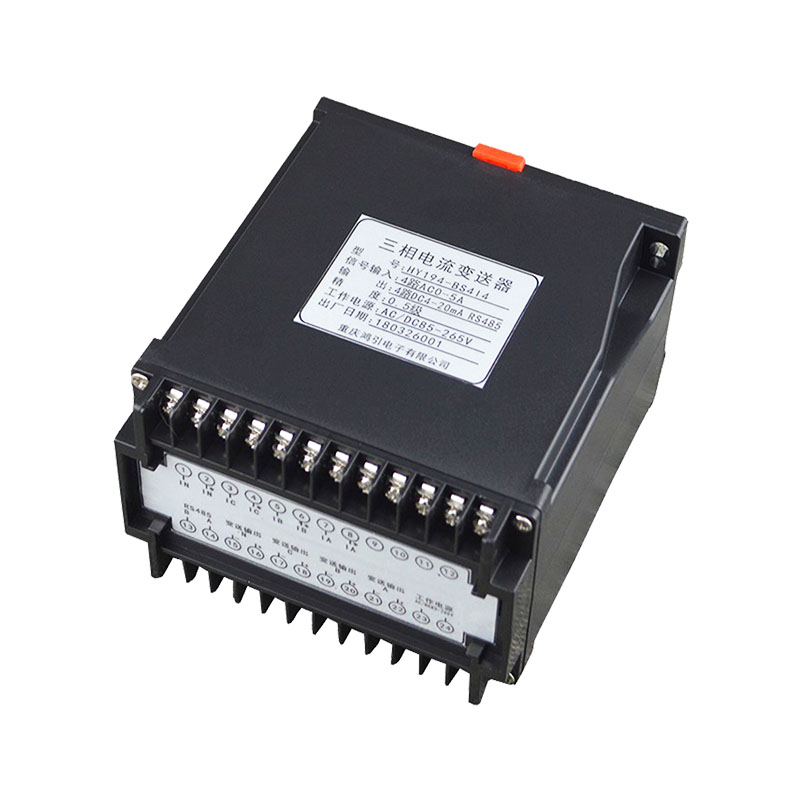

七、產品實物圖片

圖片關鍵詞

圖片關鍵詞

八、上位機調試軟件

通過上位機調試軟件,可以讀出三相電流測量值,可以設置電流變送器的通信地址,波特率,數據格式等。

上位機調試軟件界面:

圖片關鍵詞

用戶手冊

用戶手冊下載地址:http://hydz.com/download/showdownload.php?lang=cn&id=48

參數設置軟件

參數設置軟件下載地址:http://hydz.com/download/showdownload.php?lang=cn&id=99

用戶手冊

用戶手冊下載地址:http://hydz.com/download/showdownload.php?lang=cn&id=48

參數設置軟件

參數設置軟件下載地址:http://hydz.com/download/showdownload.php?lang=cn&id=99



外形尺寸

圖片關鍵詞

標準35mm導軌安裝 或螺絲固定安裝.
