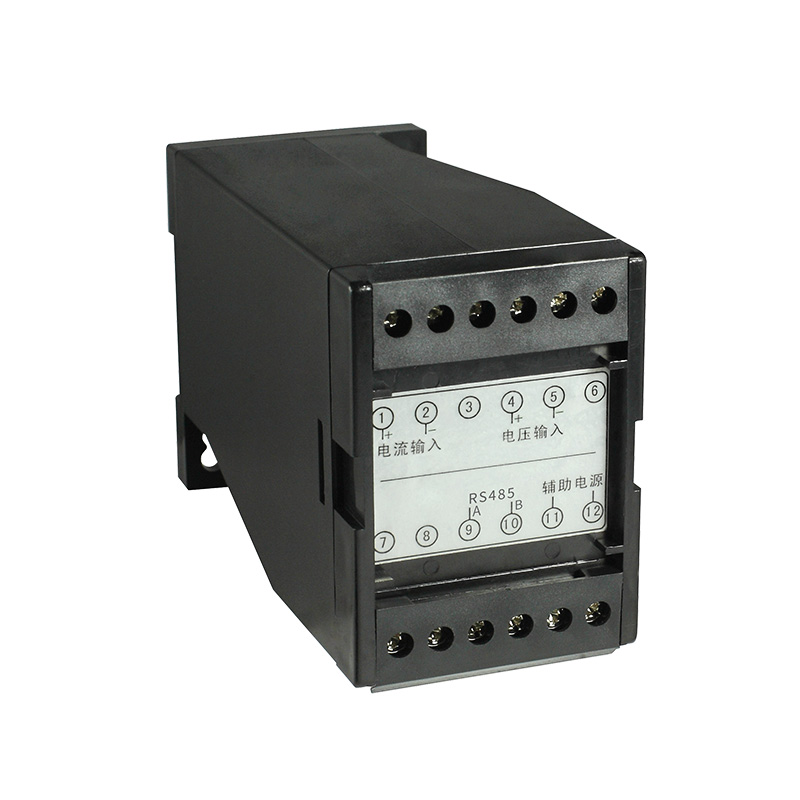

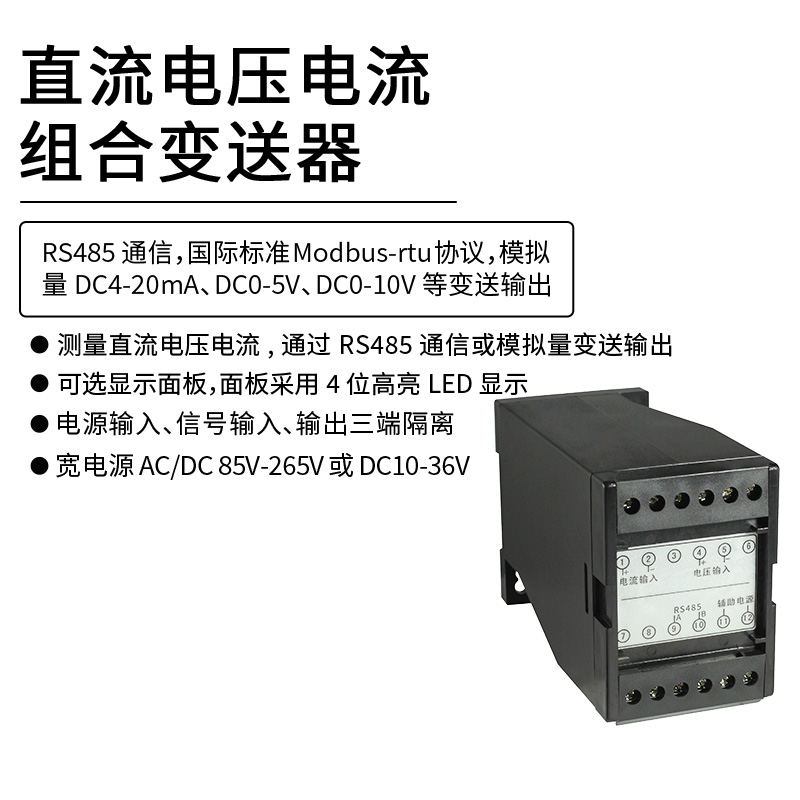

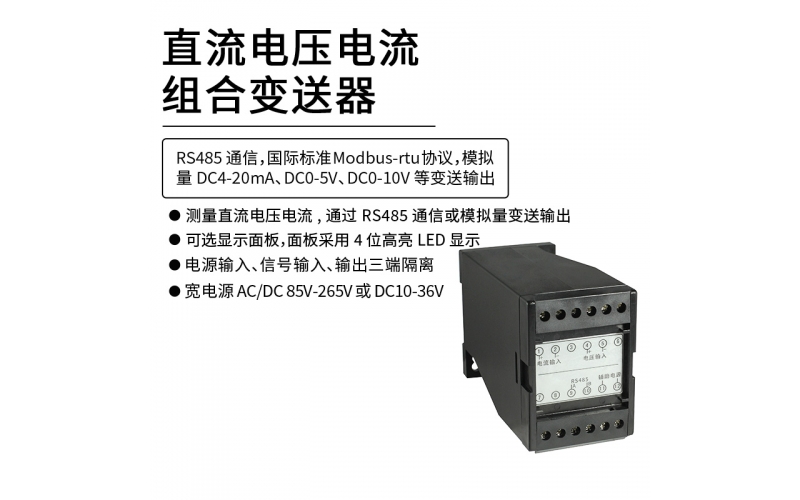

HY194-BS5U(HY194-BS5I)直流電壓(電流)變送器，是一種將直流電壓(電流)信號隔離轉換成線性直流模擬信號輸出或RS485數字通信接口輸出。模擬量輸出最多可選2路輸出，2路模擬量輸出之間互相隔離，模擬量可選：DC0～20mA、DC4～20mA、DC0～5V、DC1～5V、DC0～10V等變送輸出。RS-485數字通訊接口，采用國際標準MODBUS-RTU通訊協議，可與各種PLC、HMI、組態軟件實現組網；可選顯示面板，面板采用4位高亮LED 顯示，并帶有3個按鍵用來進行參數設置。
HY194-BS5U(HY194-BS5I)直流電壓(電流)變送器，是一種將直流電壓(電流)信號隔離轉換成線性直流模擬信號輸出或RS485數字通信接口輸出。模擬量輸出最多可選2路輸出，2路模擬量輸出之間互相隔離，模擬量可選：DC0～20mA、DC4～20mA、DC0～5V、DC1～5V、DC0～10V等變送輸出。RS-485數字通訊接口，采用國際標準MODBUS-RTU通訊協議，可與各種PLC、HMI、組態軟件實現組網；可選顯示面板，面板采用4位高亮LED 顯示，并帶有3個按鍵用來進行參數設置。
參數 | 性能 |
電壓量程 | DC0-75mV、DC0-100mV、DC0-1V、DC0-5V、 DC0-10V、DC0-100V、DC0-600V或用戶指定量程 |
電流量程 | DC0-1mA、DC0-10mA、DC0-20mA、DC0-100mA、DC0-1A、 DC0-5A、DC0-75mV或用戶指定量程 |
輔助電源 | AC/DC85-265V或DC10-36V；功耗＜3VA |
模擬量輸出 | DC0～20mA、DC4～20mA、DC0～5V、DC1～5V、DC0～10V等 |
RS485通訊 | RS485通訊接口，物理層隔離，符合國際標準的MODBUS-RTU協議 通訊波特率2400~19200 |
精度等級 | 0.2級、0.5級 |
顯示方式(選配) | 4位高亮LED數碼管顯示 |
環境 | 工作溫度：-10-55℃；儲存溫度：-20-75℃ |
安全 | 絕緣:信號、電源、輸出端子對殼電阻＞5MΩ 耐壓:信號輸入、電源、輸出間＞AC2KV |
35mm標準導軌安裝或螺絲固定安裝。
HY194-BS5①-②-③-④
① 輸電壓信號為U，輸入電流信號為I。
② 模擬變送輸出路數：一路變送輸出為D，二路變送輸出為D2，無模擬量輸出為空。
③ RS485數字接口代號R，無RS485數字接口為空。
④ 顯示模塊代號M，無顯示模塊為空。
模擬量變送輸出可選：DC0～20mA、DC4～20mA、DC0～5V、DC1～5V、DC0～10V等。模擬量變送輸出與輸入信號隔離，成線性對應關系，廣范用于PLC、DCS等采集。當輸出為DC0-20mA、DC4～20mA、DC0～5V、DC0～10V時，對應測量值的0-量程最大值；當輸出DC4～12～20mA時，4mA對應負量程最大值，12mA對應0，20mA對應正量程最大值。精度0.5級；電流輸出時，負載電阻＜500Ω、電壓輸出時，負載電阻＞100KΩ。
(1) RS485通訊接口，異步半雙工模式。
(2) 通訊波特率2400、4800、9600、19200bps可設置，出廠默認值為9600bps。
(3) 數據格式：8個數據位、1個停止位、可選奇校驗、偶校驗、無校驗。
國際標準Modbus-RTU協議，儀表地址：1~247；本機目前支持03H、04H讀命令，03H、04H讀命令功能相同。通信參數通過上位機軟件設置。
報文格式說明：
命令04H(或03H)：讀命令
主機請求： 地址 + 命令 + 數據地址 + 數據長度 + CRC校驗碼
1byte + 1byte + 2byte + 2byte + 2byte
地址：查詢儀表地址碼，可以在1~247內設置，占用 1個字節
命令：04H或03H，長度為 1個字節
數據地址：讀取的數據起始地址，占用 2個字節
數據長度：讀取的數據字長度
CRC16校驗碼：低8位在前，高8位在后，占用2個字節
從機響應： 地址 + 命令 + 數據長度 + 數據信息 + CRC校驗碼
1byte + 1byte + 1byte + nbyte + 2byte
地址：響應儀表地址碼，長度為1個字節
命令：04H或03H ，長度為 1個字節
數據長度：要發送的數據字節長度
數據信息：讀取的數據，具體見儀表參數地址表
CRC16校驗碼：低8位在前，高8位在，后占用2個字節
(1) 讀數據寄存器(功能代碼03H/04H)：讀電壓值，電壓450.0V，儀表地址為1。
主機讀數據幀：
地址 | 命令 | 起始地址(高位在前) | 寄存器數(高位在前) | 校驗碼(低位在前) |
01H | 04H | 00H,01H | 00H,00H | 31H,0AH |
儀表回應數據幀：
地址 | 命令 | 數據長度 | 數據段(2字節) | 校驗碼 |
01H | 04H | 02H | 11H,94H | B4H,CFH |
地址 | 項目描述 | 數據類型 | 屬性 | 說明 |
0 | 測量值 | Short | R | 范圍:-9999~9999 |
1 | 測量值的符號位 | Short | R | 測量為值正：0000H，為負：0100H |
說明：
(1)讀出的測量值是有符號整數，根據量程補上小數位，實際值=讀取的測量值/(10^小數位數)。
