一、產品簡介

接收電平脈沖、開關量、接近開關、霍爾開關、光電開關、編碼器等信號輸入，進行頻率測量，最高可測量到50KHz。RS485通信接口，采用標準的Modbus-rtu協議，可與各種組態軟件、PLC、觸摸屏等聯網通信，通信地址：1~247；波特率：2400、4800、9600、19200、38000、57600、115200；校驗位：無校驗，奇校驗，偶校驗。模擬量變送輸出，模擬量可選DC4~20mA、DC0~20mA、DC0~5V、DC0~10V等，輸出的模擬量與輸入頻率成正比。電源輸入9~36V。電源、信號、RS485通信、模擬量變送輸出之間相互電氣隔離，隔離電壓≥2KV。提供參數設置上位機軟件，方便對頻率模塊參數設置及通信調試。

二、主要技術指標

型號說明：HY875-DIN①-F-②。 ①、NPN接口為N，PNP接口為P；②、RS485通信為R，模擬量變送輸出為D。

三、外形尺寸

四、頻率測量

為電平脈沖輸入時，高電平要≥4.5V，低電平要≤2V。頻率測量有4個量程，定貨時指定輸入頻率量程，1：100Hz量程，測量值以0.01Hz為單位；2：1KHz量程，測量值以0.1Hz為單位；3：10KHz量程，測量值以Hz單位；4：50KHz量程，測量值以Hz單位。

五、模擬量變送輸出

模擬量可選DC0~20mA、DC4~20mA、DC0~5V、DC0~10V、DC1~5V、DC2~10V等，模擬量輸出，信號輸入，電源輸入之間相互電氣隔離。模擬量輸出與輸入頻率成正比，模擬量輸出對應的頻率，工廠出廠前設置，用戶定貨時，指定變送輸出對應的頻率值。模擬量為電流輸出時，負載電阻≤500Ω；模擬量為電壓輸出時，負載電阻≥2KΩ。

六、設置參數說明

頻率小數位，倍率小數位，倍率值，輸入頻率模塊的頻率為f，則頻率值=f*scale*10^ddot/(10^sdot)。舉例：一個流量傳感器，最高輸出頻率1KHz，1KHz頻率時，代表流量為3.5L/h，要把這個頻率轉換為流量，選擇1KHz量程的頻率變送器，設置ddot=3，sdot=5，scale=35，當現在輸入500Hz時，整數格式轉換后的值=5000*35*10^3/(10^5)=1750，float格式表示轉后的值=1750/(10^3)=1.750 L/h。

七、RS485通信

7.1 RS485通信協議

通訊波特率：2400、4800、9600、19200、38400、57600、115200，出廠預設值9600；奇偶校驗位：無校驗，奇校驗，偶校驗，出廠預設值無校驗；8個數據位。標準modbus-rtu協議，儀表地址：1~247，出廠預設值1。通信波特率，奇偶校驗位，通信地址通過上位機參數設置軟件進行設置。

下表為支持的modbus-rtu協議功能碼：

7.2 Modbus通信寄存器地址表

說明：

(1) float浮點數采用IEEE754格式，符號位1位(S)，指數位8位(E)，尾數位23位(F)，S EEEEEEEE FFFFFFFFFFFFFFFFFFFFFFF(31->0)。符號位：正數為0，負數為1；指位數偏移127；尾數表示小數加1。其表示為((-1)^S) * 2^(E-127) * (1+F/0x7fffff)。高位在前。

(2) 要修改RS485參數，要先向RS485參數充許修改寄存器寫入0xccaa，打開修改RS485參數充許(向此寄存器寫入除0xccaa外的任意值，關修改RS485參數充許)，才能修改RS485參數。RS485地址范圍1~247；RS485波特率，0：2400，1：4800，2：9600，3：19200，4：38400，5：57600，6：115200；RS485數據格式，0：8位數據位，1位停止位，無校驗位，1：8位數據位，1位停止位，奇校驗位，2：8位數據位，1位停止位，偶校驗位，3：8位數據位，2位停止位，無校驗位。

7.3 通信報文舉例

(1)  讀頻率值，整數格式，頻率值3000：

上位機發送：01 03 00 00 00 01 84 0A

變送器回應：01 03 02 0B B8 BF 06

(2)  讀頻率值，float格式，頻率值3000：

上位機發送：01 03 08 00 00 02 C6 6B

變送器回應：01 03 04 45 3B 80 00 FF 32

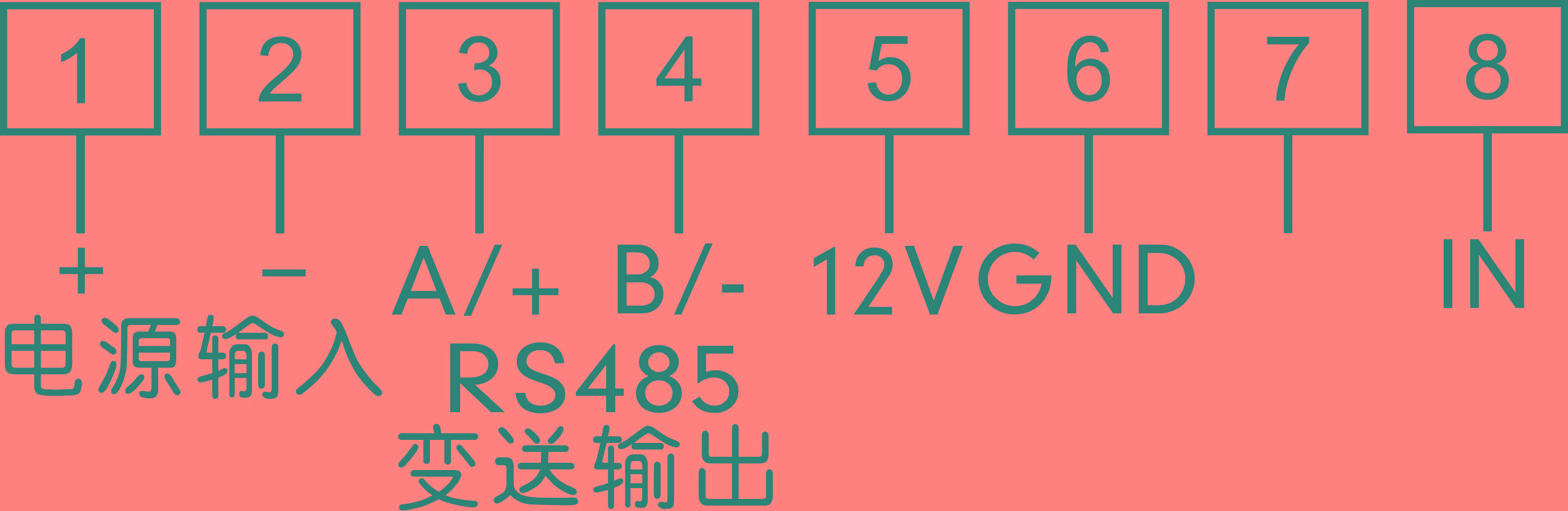

八、接線方式及接線端子圖

說明：電源輸入范圍為DC9~36V。12V為饋電輸出，給外部傳感器供電，電流不要超過60mA。變送器RS485輸出：3、4腳作為485輸出腳；變送器模擬量輸出：3、4腳作為模擬量輸出腳。

附錄A：產品圖片

附錄B：參數設置軟件說明

用戶手冊

用戶手冊下載地址：http://hydz.com/download/showdownload.php?lang=cn&id=18

參數設置軟件

參數設置軟件下載地址：http://hydz.com/download/showdownload.php?lang=cn&id=19
